高頻標簽頻率測試儀
高頻標簽頻率測試儀

設備名稱:HF001高頻標簽測試儀

高頻頻率測試儀設備參數:
1、頻率測試范圍:1MHz---30MHz
2、諧振頻率測量誤差:±50KHz
3、Q值測量范圍:0---999
4、Q值測量誤差:< 7%
5、LCD顯示:3.2寸TFT液晶屏顯示
6、頻譜曲線圖形顯示
7、頻率儀尺寸:73*52mm  天線尺寸:54*37mm
8、凈重:80g
9、USB口充電

圖片展示:

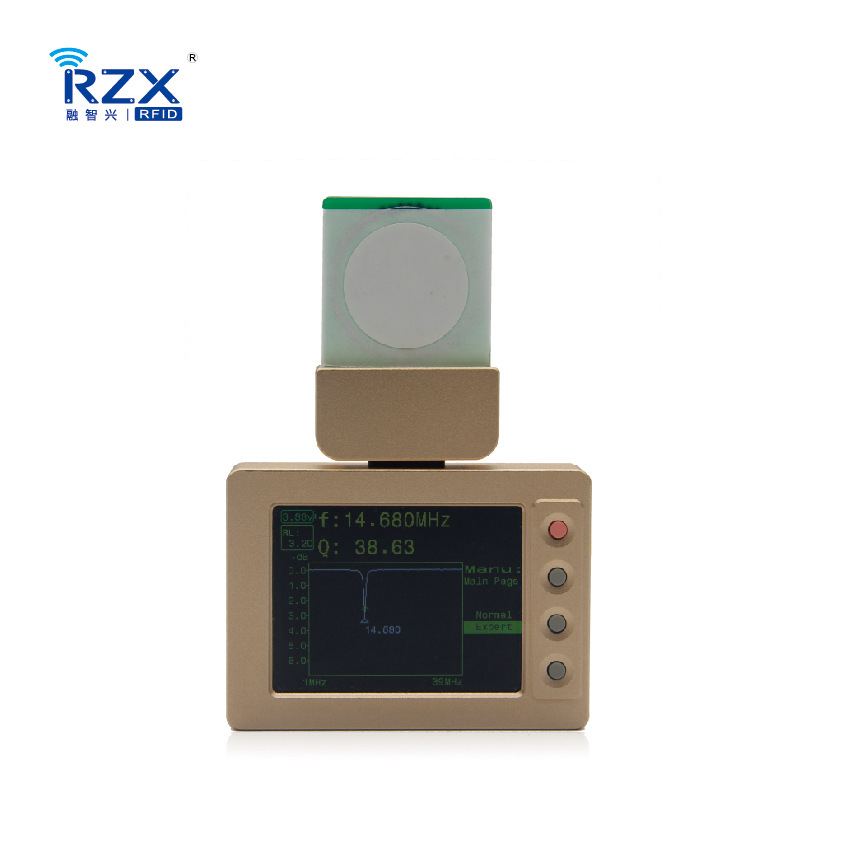

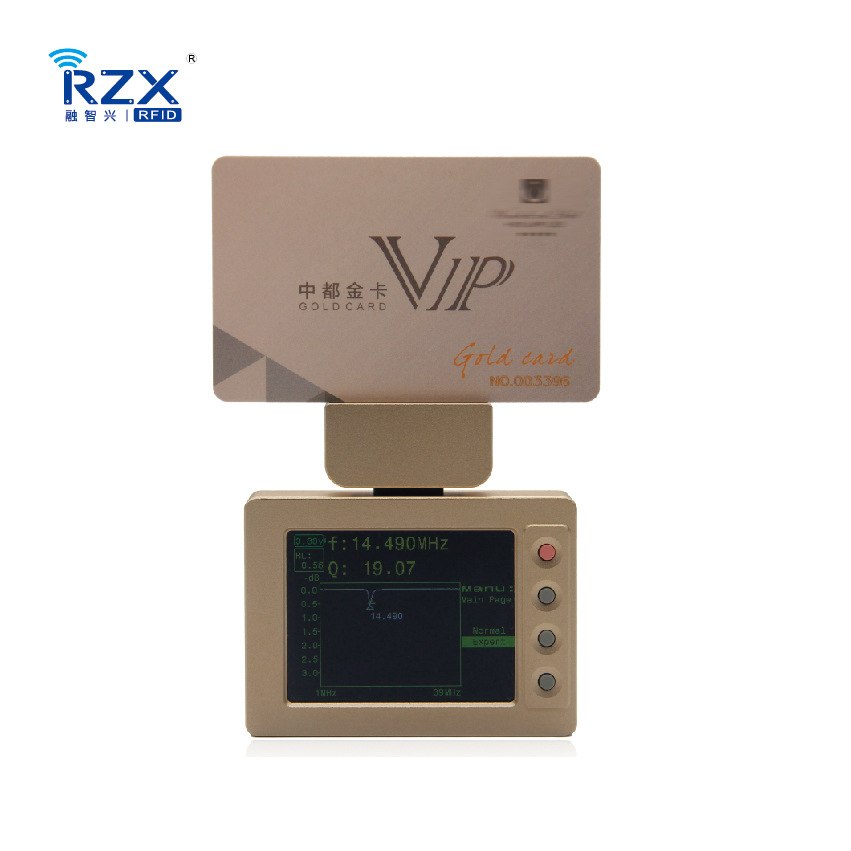

高頻標簽測試儀

高頻標簽測試儀

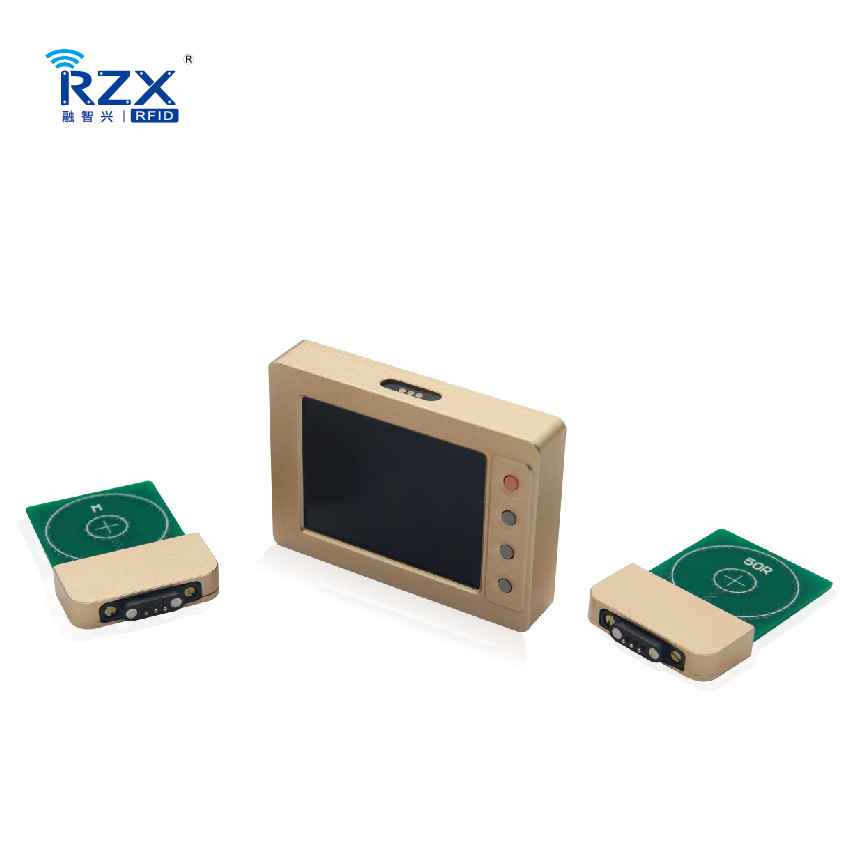

頻率測試儀圖片

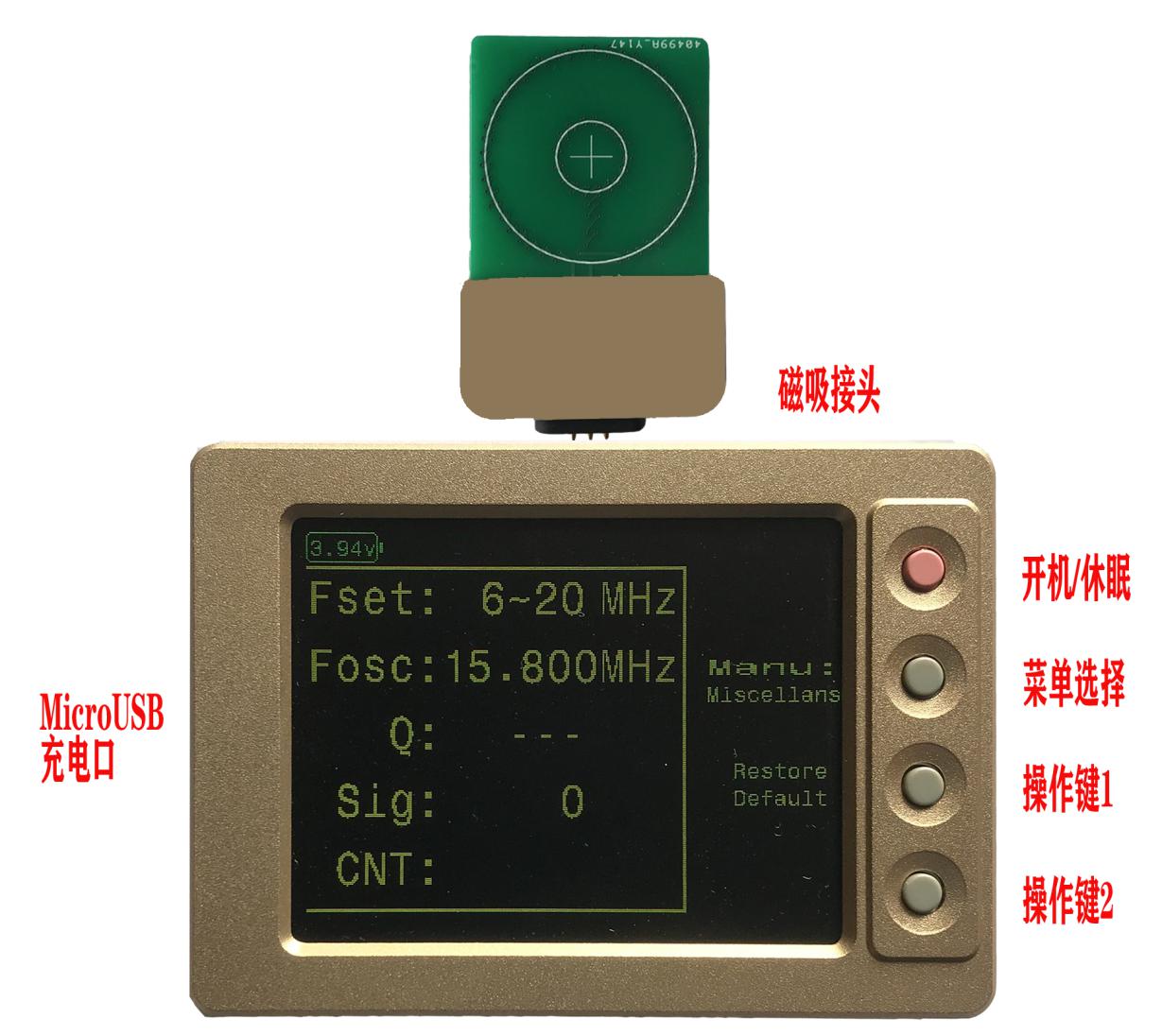

一、按鍵說明
頻率測試儀

整機按鍵和接口如上圖所示,接口包括microUSB充電口,以及天線磁吸接頭。

總共四個按鍵,從上到下依次為:

1)開機/休眠鍵: 開機之后無操作30分鐘自動休眠,電池電壓低于3.6v自動休眠,

3.7V報 警。

2)菜單選擇鍵:循環菜單,5分鐘無操作自動返回主菜單“MANU”

3)操作鍵1:與菜單頁顯示的內容對應

4)操作鍵2:與菜單頁顯示的內容對應。

HF001高頻標簽測試儀
HF001高頻標簽測試儀


二、功能區域說明

功能區說明:

1:電池電壓顯示:為保證測量精度,電池電壓需要高于3.6v. (模擬部分電壓3.3v,

LDO壓降約300mV);

2:調試信息:回波損耗值

3:諧振頻率-回?fù)p曲線低點的頻率。

4:Q值-頻率處傳輸功率減半的帶寬比值。

5:回?fù)p曲線

6:菜單區域。

三、功能菜單說明

1) 主頁面:

Normal/Expert顯示模式切換:Expert模式顯示曲線,Normal模式只顯示數值和總的測量數量。

2)檢測上限頻率設置:fMax+--上限頻率加1MHz;fMax---上限頻率減1MHz

3) 檢測下限頻率設置:fMin+--下限頻率+1;fMin- --下限頻率減1

4) 背光設置:bk+ 背光亮度加; bk- 背光亮度減

5)較準: O/S  – 短路或開路較準,建議連接線圈之后按這個鍵進行短路較準;

Load – 負載較準,在磁吸接頭接50歐負載進行較準,如果通過同軸延

長線接線圈進行測試,則需要將50歐負載接在延長線的尾部進行較準。

6)其他設置:Restore Default– 恢復出廠設置(較準數據不覆蓋)

四、設備參數

1、頻率測試范圍:1MHz---30MHz

2、諧振頻率測量誤差:±50KHz

3、Q值測量范圍:0---999

4、Q值測量誤差:< 7%

5、LCD顯示:3.2寸TFT液晶屏顯示

6、頻譜曲線圖形顯示

7、頻率儀尺寸:73*52mm  天線尺寸:54*37mm

8、凈重:80g

9、USB口充電

五、使用注意事項

1)電池電壓低于3.6v會顯示低壓警告;

2)4.0版本的硬件在休眠時會完全切斷電池供電,不需要擔心長時間不使用電池放電
